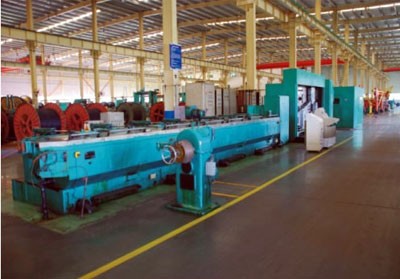

LHD-450/13型滑動直列式鋁&鋁合金大拉機
技 術 說 明
一、設備用途
本機引進德國Nihoff公司生產的最新M85型高速鋁合金拉線機技術進行的創新設計。用于將φ9.5mm鋁合金桿及φ12mm普通鋁桿拉制成φ2.2--4.5mm的鋁合金線或φ2.1--4.7mm的普鋁線。拉線輪采用一列式傾斜排列, 連續拉制, 機械電氣速度均衡匹配, 操作方便, 能實現快速換模,自動不停機換盤收線。本機具有操作方便, 生產效率高, 產品質量好等優點.
二、設備主要技術參數
1.進線直徑 φ9.5（普鋁φ12）
2.出線直徑 φ2.65--4.5 mm(鋁合金) φ2.1--4.5 mm(普鋁)
3.最高速度 25 m/s
4.拉線輪直徑 φ450 mm
5.最多拉伸道次 13
6.儲線器最大長度 5m
7.收線盤規格 PND500；PND560 ；PND630
8.拉線主電機 Z4-315-22 315 kw (DC) 1000r.p.m
9.定速輪電機 Z4-180-22 75 kw (DC) 3000r.p.m
10.收線電機 Z4-132-3 2×30 kw (DC) 3000r.p.m
11.設備總重量 40000Kg
12.設備總尺寸 232200x4400x4500mm
三、設備組成
本機由放線裝置、拉線主機、儲線裝置、雙盤自動收線裝置、拉線潤滑油系統、齒輪潤滑油系統、軋頭穿模機、電氣控制系統等組成。
本設備可實現快速換模，全自動雙盤收線。整機性能先進可靠，電氣自動化控制程度高，是較理想的拉線設備。
四、各部件主要技術說明
1、放線架
1.1 放線架由主柱、旋臂、導輪、放線叉等組成。
1.2 線圈直徑最大為φ2300mm
1.3 放線架高度5米
1.4 附全線連動人工緊急停車裝置
2、450/13型滑動直列式拉線主機
本機采用直流電機傳動, 定速輪配有單獨直流電機, 采用高強度圓柱斜齒輪傳動, 傳動平穩。拉線輪采用合金鋼表面熱處理, 使用壽命長. 配模采用德國尼霍夫公司方式, 能實現快速換模。本機配有齒輪潤滑裝置, 拉線冷卻潤滑裝置, 以及為其配套的加熱和水冷裝置。.
2.1 拉線潤滑油泵 3GR42×4A (螺桿泵) 10.5m3/h, 5.5kw
2.2 齒輪箱潤滑油泵 CBZ-70 (齒輪泵) 70l/min, 2.5Mpa, 4kw
2.3 潤滑油冷卻器 16 m2 (板式熱交換器)
2.4 潤滑油加熱器 13KW（管式電阻加熱器）
2.5潤滑油過濾器 SLQ-65（雙管式）
2.6齒輪箱潤滑油水冷卻器 1.2 m2管式熱交換器）
2.7齒輪箱潤滑油加熱器 2KW（管狀加熱器）
2.8旋轉模速度 BWD09-43-0.25 23rpm（0.25kw）
2.9模套最大規格 Ф54×38mm
2.10拉絲潤滑液容量 8 m3
2.11齒輪潤滑液箱容量 0.6 m3
2.12門蓋分內外兩層，采用不銹鋼板，人工打開
2.13出口設斷線檢測裝置。
2.14冷卻潤滑液供給系統向各段拉絲摸供給冷卻潤滑液，滿時則自動
排入循環槽。
2.15冷卻潤油液槽與齒輪箱中間設有空間隔開，防止拉絲液混入齒輪
箱中。
2.16拉絲輪材質為38CrMoAl氮化處理，HRC≥58
2.17齒輪采用斜齒輪作為主傳動齒輪。
2.18帶乳化液泵及換熱器。
3、雙盤收線裝置
Ф500/Ф630雙盤收線裝置是按意大利拉絲機型式設計，其使用性能
與進口設備相近。本裝置用于連續拉制Ф1.8-4.7mm鋁線，收線實現
自動換盤，以達到連續生產目的。壓力低時有報警自動停車裝置。本
機雙盤轉動采用2台直流電機與拉線主機同步，頂緊采用液壓，並由
機械鎖緊，安全可靠。排線采用液壓傳動，平衡、均勻。線盤上下盤
采用液壓升降，保證下盤時自動落入傳送道內，本機液壓系統由儲能
器，卸荷裝置，集成電磁閥系統等組成。
3.1收線盤規格 PND500；PND560；PND630
3.2最高速度 25m/s
3.3捕線器 捕線成功率不小于99%
3.4計米器 計米準確精度高且有計米換盤功能
3.5換盤速度&nbs
